蝕刻鋁膜、銅膜、不銹鋼膜電路，如何選全自動卷對卷絲印機？

在電子電路制造領域，鋁膜、銅膜、不銹鋼膜憑借各自獨特的物理化學特性，廣泛應用于柔性電路、精密電子元件、新能源組件等場景。蝕刻工藝是實現這類薄膜電路精細化圖案成型的核心環節，而全自動卷對卷絲印機作為蝕刻前圖形轉移的關鍵設備，其選型合理性直接決定了電路圖案的精度、一致性和生產效率。由于鋁膜、銅膜、不銹鋼膜在材質硬度、延展性、表面特性等方面差異顯著，對絲印機的適配性提出了不同要求。本文將從膜材特性出發，結合蝕刻電路的生產需求，梳理全自動卷對卷絲印機的核心選型要點。

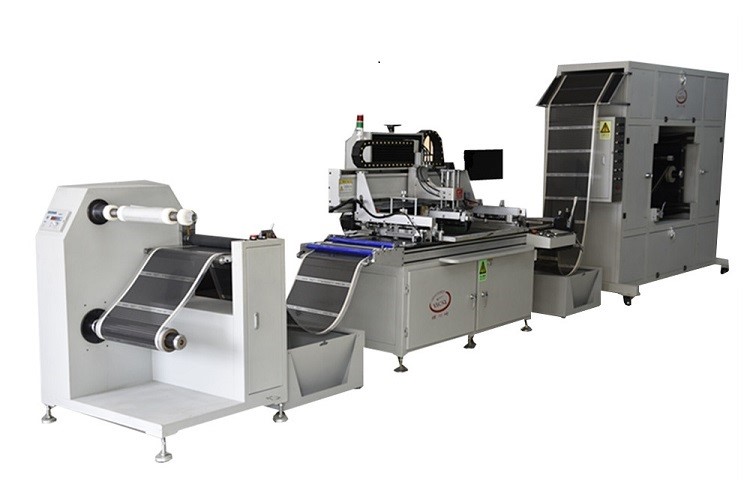

針對鋁膜/銅膜/不銹鋼膜的特性,橫川崎公司用CCD視覺定位+自動對版功能解決各種蝕刻電路的印刷問題 ,智能控制,操作簡單

送料機:磁粉張力控制+糾偏送料系統(保證送料穩定性)

印刷主機:CCD視覺定位+自動對版功能(保證絲印精度)

烘烤:UV光固+節能回字型烘箱(UV油墨和熱固油墨隨心選擇)

一、明確核心前提：膜材特性與蝕刻電路需求對絲印的影響

選型前需先厘清三種膜材的核心特性及蝕刻電路的關鍵要求，這是匹配絲印機功能的基礎：

• 鋁膜：質地較軟、延展性好，但表面易氧化形成氧化膜，對絲印油墨的附著力要求較高；蝕刻電路多應用于中低精度場景（如柔性線路板輔助電路），需避免絲印過程中膜材拉伸變形。
• 銅膜：導電性優良、延展性適中，是高精度蝕刻電路的主流材質（如PCB銅箔電路），對圖案套印精度、邊緣清晰度要求極高；表面易氧化，需在絲印前做好清潔，絲印機需具備穩定的張力控制以防止膜材褶皺。
• 不銹鋼膜：硬度高、耐磨性強，但延展性差、脆性相對明顯，絲印過程中易出現膜材破損；蝕刻電路多應用于高溫、高耐磨場景（如傳感器電極），要求絲印圖案與膜材表面結合牢固，絲印機需具備精準的壓力控制以避免壓傷膜材。

共性需求：三種膜材的蝕刻電路均要求絲印圖案邊緣無鋸齒、無溢墨，絲印層厚度均勻（直接影響蝕刻后電路的線寬一致性），且絲印機需適配卷狀膜材的連續化生產，滿足高效批量加工需求。

二、核心選型要點：從適配性出發，聚焦關鍵功能與參數

（一）精準的張力控制系統：避免膜材變形與破損的核心

卷對卷生產的核心痛點是膜材在傳輸過程中的變形與破損，尤其是鋁膜的拉伸變形和不銹鋼膜的脆性破損，因此張力控制系統是選型的首要考量。

• 張力調節范圍與精度：需根據膜材厚度（通常為10-100μm）和硬度選擇適配的張力范圍——鋁膜、銅膜可選0.5-5N的低中張力范圍，不銹鋼膜因硬度高，可適當提升至1-8N，但需避免張力過大導致破損；張力精度需控制在±0.1N以內，確保全程張力穩定，防止圖案拉伸或錯位。
• 分段張力控制功能：優選具備放卷、絲印、收卷三段獨立張力調節的設備。放卷階段需配備張力反饋傳感器，實時補償膜材厚度偏差帶來的張力波動；絲印階段張力需保持恒定，避免印刷時膜材位移；收卷階段需采用漸變張力控制，防止收卷過緊壓傷膜材（尤其鋁膜）或過松導致卷料松散。
• 糾偏系統精度：膜材傳輸過程中的偏移會直接導致圖案錯位，需選擇配備高精度糾偏系統的設備。建議選用CCD視覺糾偏（精度可達±0.01mm），而非傳統的光電糾偏，尤其適用于銅膜高精度電路的印刷；糾偏系統需支持前后雙糾偏（放卷后、收卷前），確保全程膜材傳輸精準對齊。

（二）高精度印刷系統：匹配不同膜材的圖案精度需求

印刷精度直接決定蝕刻電路的線寬公差，需根據膜材對應的電路精度要求，選擇適配的印刷系統配置。

• 套印精度：對于需要多色套印或多層印刷的蝕刻電路（如復雜銅膜電路），套印精度需達到±0.02mm以內；鋁膜、不銹鋼膜若為單圖層電路，套印精度可放寬至±0.05mm，但需確保設備具備穩定的套印補償功能，可通過CCD視覺定位實時修正印刷偏差。
• 刮刀系統配置：刮刀的材質、壓力和角度調節需適配不同膜材的硬度。針對鋁膜（軟質），建議選用聚氨酯刮刀（硬度60-70°），壓力控制在0.1-0.3MPa，避免壓力過大壓傷膜材；針對銅膜（中等硬度），選用硬度70-80°的聚氨酯刮刀，壓力0.2-0.4MPa，確保圖案邊緣清晰；針對不銹鋼膜（硬質），可選用硬度80-90°的聚氨酯刮刀或金屬刮刀，壓力0.3-0.5MPa，同時需配備刮刀壓力閉環控制系統，避免壓力波動導致印刷厚度不均。
• 網版定位與升降精度：網版與膜材的間距（網距）調節精度需達到±0.1mm，網距過小易導致膜材與網版粘連（尤其鋁膜），過大則會影響油墨轉移效果；網版升降需采用伺服電機驅動，確保升降平穩，避免印刷過程中網版振動導致圖案模糊。

（三）適配性干燥系統：保障油墨與膜材的牢固結合

絲印后的油墨干燥質量直接影響蝕刻效果——干燥不充分會導致油墨脫落，干燥過度則可能導致膜材變形（尤其鋁膜、銅膜）。需根據膜材的耐熱性和油墨類型，選擇合適的干燥系統。一般選用UV+熱固。

（四）自動化與兼容性：提升生產效率與適配多膜材加工

全自動卷對卷絲印機的自動化程度和兼容性，直接影響生產效率和設備的通用性，尤其適合需要兼顧多種膜材加工的企業。

• 全流程自動化功能：優選具備自動上料、自動清潔膜材表面（去除氧化層、灰塵）、自動印刷、自動干燥、自動收卷、自動斷膜的設備，減少人工干預，提升生產效率；同時需配備故障報警系統（如膜材斷裂、張力異常、油墨不足等），確保生產安全穩定。
• 膜材適配范圍：設備需支持多種寬度和厚度的膜材加工，通常膜材寬度范圍為200-1200mm（可根據生產需求定制），厚度范圍為10-100μm，滿足鋁膜、銅膜、不銹鋼膜的常見規格；收卷直徑需支持φ300-φ600mm，適配大卷徑膜材的連續生產，減少換卷次數。
• 油墨兼容性：蝕刻電路常用的絲印油墨為感光油墨（光刻膠），設備需適配不同粘度的感光油墨，具備油墨攪拌功能（防止油墨沉淀）和刮刀清洗功能（避免油墨干結堵塞）；同時需預留油墨溫度調節模塊，確保油墨在最佳粘度范圍內印刷。

（五）穩定性與售后服務：保障長期連續生產

蝕刻電路的批量生產對設備穩定性要求極高，需關注設備的核心部件質量和售后服務能力。

• 核心部件配置：橫川崎驅動系統需選用知名品牌伺服電機，確保傳輸和印刷的穩定性；控制系統需采用工業級PLC和觸摸屏，操作界面簡潔易懂，支持參數存儲（可存儲不同膜材、不同電路的印刷參數，方便快速切換生產）；機架具備良好的抗震性，避免高速印刷時設備振動影響精度。
• 售后服務與技術支持：橫川崎具備完善售后服務體系，確保設備出現故障時能及時響應（如24小時技術支持、本地維修網點）；提供設備調試、操作人員培訓服務，尤其針對不同膜材的印刷參數優化，幫助企業快速上手生產；同時需關注設備的易損件（如刮刀、糾偏傳感器、張力傳感器）供應，確保長期生產的備件保障。

三、選型總結：按需匹配，兼顧精度與效率

選擇蝕刻鋁膜、銅膜、不銹鋼膜電路用的全自動卷對卷絲印機，核心是“按需匹配”——先明確膜材特性和電路精度要求，再聚焦張力控制、印刷精度、干燥系統三大核心模塊，同時兼顧自動化程度、兼容性和設備穩定性。

具體而言：加工鋁膜電路，優先關注低張力控制和軟質刮刀配置，避免膜材變形；加工銅膜高精度電路，重點選擇高套印精度、CCD視覺糾偏的設備，保障圖案邊緣清晰和定位精準；加工不銹鋼膜電路，需強化壓力控制和硬質刮刀適配，防止膜材破損。若企業需兼顧多種膜材加工，建議選擇具備分段張力調節、多參數存儲、寬范圍膜材適配的通用性設備，提升設備利用率。橫川崎公司用一機解決所有類型的蝕刻膜印刷問題
