薄膜開關作為輕觸式電子控制元件，廣泛應用于家電、醫療設備、工業控制等領域，其表面的電路、按鍵標識及絕緣層均依賴絲印工藝實現。由于薄膜基材（如 PET、PC）具有柔韌性強、表面光滑等特性，絲印過程需兼顧附著力、精度與耐用性，以下是核心注意事項：

一、基材預處理：筑牢附著基礎

薄膜開關常用基材為 PET（耐高溫、耐老化）和 PC（柔韌性好、成本低），其表面張力直接影響油墨附著力。新購基材需先檢測表面張力（應≥38dyn/cm），若不達標需進行電暈處理：通過高壓放電打破表面分子結構，使張力提升至 40 - 45dyn/cm，處理后需在 24 小時內完成絲印，避免表面張力自然衰減。

清潔環節需避免劃傷薄膜表面：先用壓縮空氣吹去浮塵，再用蘸有異丙醇（濃度 99%）的無塵布輕擦，注意沿同一方向擦拭，防止靜電吸附二次污染。若基材有保護膜，需在絲印前 1 小時內撕除，避免保護膜殘留的膠層污染表面。

二、網版與油墨：適配薄膜特性

網版選擇需匹配薄膜的精細圖案（如 0.1mm 寬的導電線路）：建議采用 300 - 420 目不銹鋼網紗，感光膠厚度控制在 10 - 15μm，確保圖案邊緣無鋸齒。網框需選用鋁合金材質，避免因自重變形導致圖案偏移，安裝時網版與基材間距（網距）保持 1 - 3mm，防止離網時油墨粘連。

油墨類型需根據功能需求嚴格篩選：

導電線路：選用銀漿油墨（含銀量≥70%），固化后電阻應＜0.05Ω/□（膜厚 20μm 時）；

絕緣層：采用 UV 固化型絕緣油墨，透光率≥90%，擊穿電壓≥10kV/mm；

按鍵標識：使用耐刮擦的 PU 型油墨，鉛筆硬度需達 3H 以上，經 5000 次摩擦測試（負重 500g）無脫落。

特別注意：PET 基材禁用含酮類溶劑的油墨，避免化學腐蝕導致基材龜裂；PC 基材需避開高溫固化油墨（固化溫度≤80℃），防止材料變形。

三、印刷參數：把控微米級精度

刮刀配置是關鍵：采用 70 - 80 Shore A 的聚氨酯刮刀，刀刃角度為 60°，銳角確保線條清晰，鈍角適合大面積填充。印刷壓力需精準控制在 2 - 5kgf，壓力過大會導致網版變形，出現重影；壓力過小則油墨轉移不充分，形成斷線。

走刀速度保持 30 - 60mm/s，針對 PET 基材可適當提速（減少油墨滲透時間），PC 基材則需減速（避免因材料軟導致的圖案拉伸）。印刷環境需恒溫恒濕：溫度 23±2℃，濕度 50±5%，濕度過低易產生靜電（導致油墨飛墨），過高則油墨干燥緩慢，引發粘版。

四、固化工藝：平衡性能與基材耐受度

不同油墨的固化參數差異顯著，需嚴格遵循以下標準：

銀漿油墨：紅外烘干，分三段升溫（60℃/10min→80℃/20min→120℃/30min），避免高溫驟升導致銀粒子氧化；

UV 油墨：采用中壓汞燈（功率 80 - 120W/cm），固化速度 10 - 15m/min，確保 UV 能量達 800 - 1200mJ/cm²，避免因固化不完全導致耐候性下降；

溶劑型油墨：自然流平 5 - 10min 后，在 60℃烘箱中烘干 30min，嚴禁直接吹風加速干燥（易導致表面結皮、內部溶劑殘留）。

固化后需冷卻至室溫（約 20min）再進行后續加工，防止熱脹冷縮導致圖案開裂。

五、質量管控：聚焦核心指標

附著力測試：用 3M 膠帶（型號 610）垂直粘貼印刷面，快速撕拉 3 次，油墨脫落面積需＜1%；

電氣性能：導電線路經 1000 次冷熱沖擊（-40℃/30min→85℃/30min）后，電阻變化率≤10%；

耐化學性：在酒精（75%）中浸泡 24 小時，標識無變色、脫落；

尺寸精度：使用二次元影像儀檢測，線路線寬誤差≤±0.03mm，位置偏差≤±0.05mm。

若出現針孔缺陷，需檢查網版是否有堵塞或氣泡；若邊緣鋸齒明顯，應更換新刮刀并降低印刷速度。

六、特殊場景應對

針對曲面薄膜開關（如汽車中控按鈕），需采用曲面絲印機，網版隨基材弧度同步彎曲，印刷壓力沿曲面均勻分布；對于多層疊合的薄膜開關，每層絲印需預留 0.1mm 的對位公差，通過定位孔（直徑 2.0±0.02mm）實現精準疊合。

薄膜開關絲印的核心是 “柔性適配”—— 既要馴服薄膜材料的嬌貴特性，又要保證電子功能的穩定可靠。從基材預處理到固化參數的每一個細節，都直接決定著開關的使用壽命（通常要求≥100 萬次按壓）。只有將工藝參數與材料特性深度匹配，才能實現 “輕觸即應” 的優質體驗。

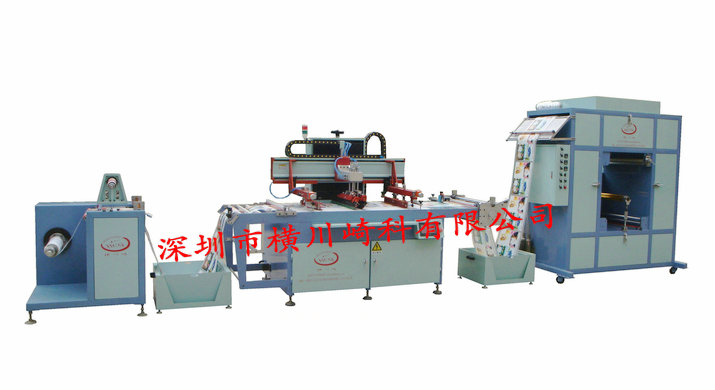

橫川崎薄膜開關全自動絲印機

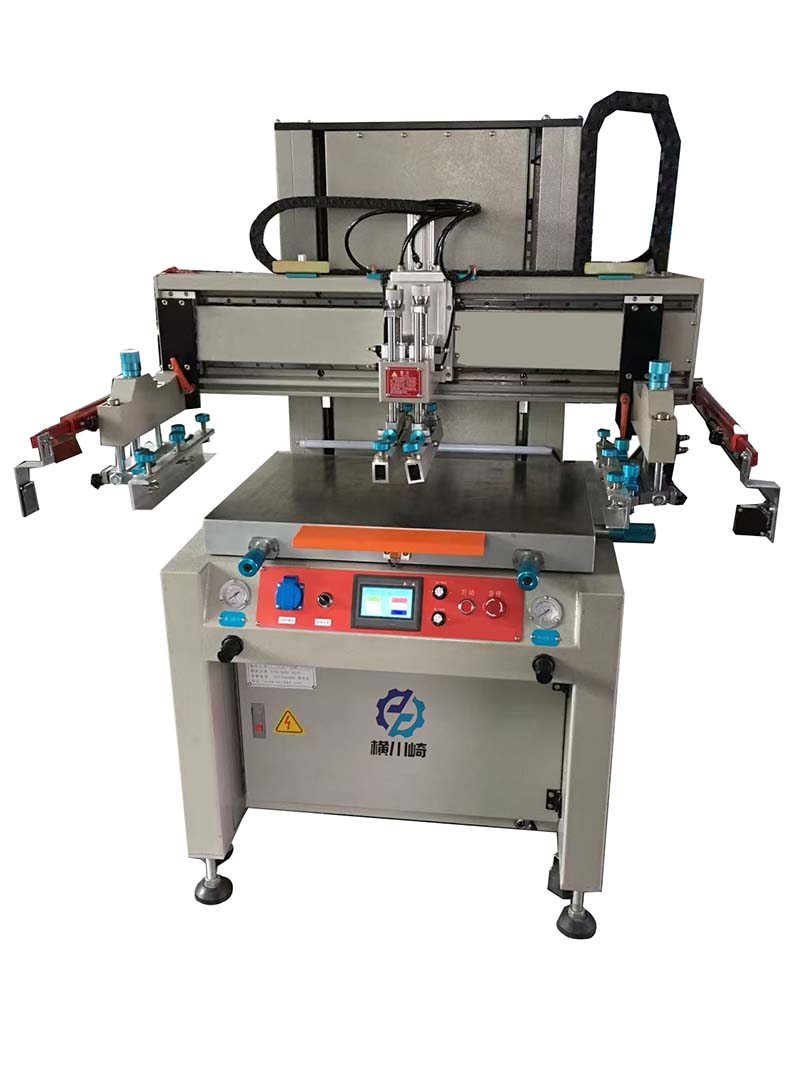

橫川崎薄膜開關半自動絲印機
