產品描述

全自動絲印機,全自動卷對卷絲印機,我司專業生產各種全自動絲印機,全自動卷對卷絲印機,全自動絲網印刷機,薄膜開關絲印機,熱轉印膜絲印機,電熱膜絲印機,花紙絲印機,可按客戶要求定制各種材料,各種型號的全自動絲印機,歡迎來電咨詢,13352849401 何生 微電同號

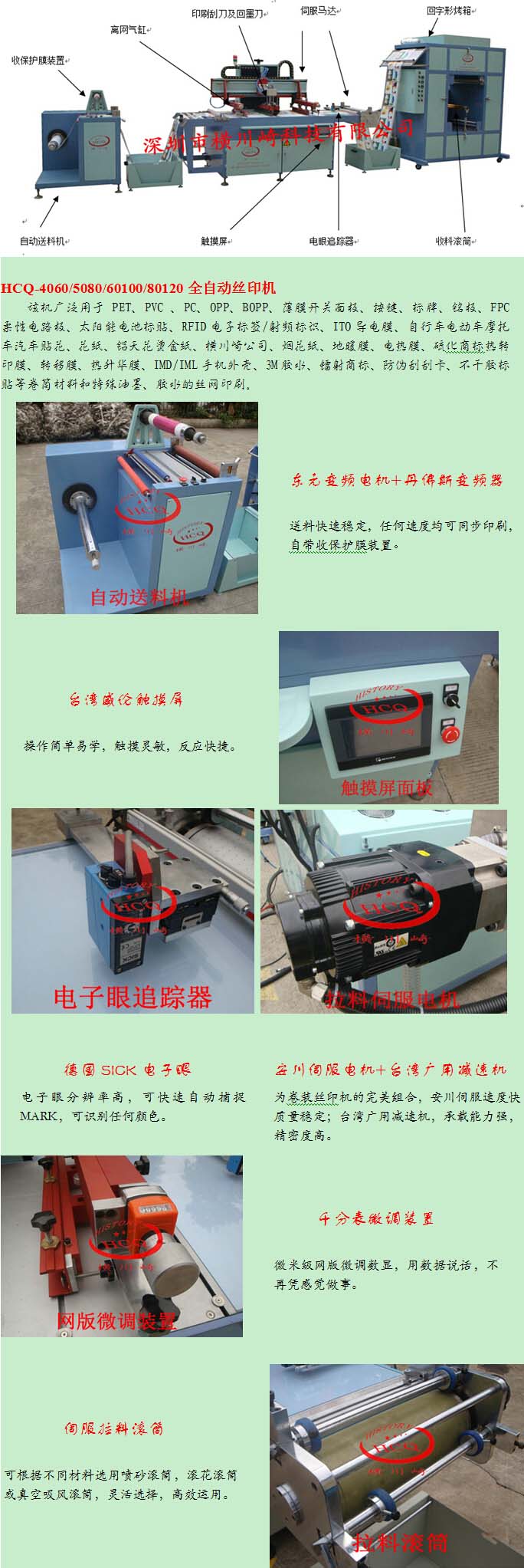

一 主機特性
   該全自動卷對卷絲印機廣泛用于PET、PVC 、PC、OPP、BOPP、薄膜開關面板、按鍵、標牌、銘板、FPC柔性電路板、太陽能電池標貼、RFID電子標簽/射頻標識、ITO導電膜、自行車電動車摩托車汽車貼花、花紙、鋁天花燙金紙、橫川崎公司、煙花紙、地暖膜、電熱膜、硫化商標熱轉印膜、轉移膜、熱升華膜、IMD/IML手機外殼、3M膠水、鐳射商標、防偽刮刮卡、不干膠標貼等卷筒材料和特殊油墨、膠水的絲網印刷。



1 此機器所有操作均通過臺灣威倫觸摸屏結合日本松下PLC程序控制，操作簡單易學，電腦程序化控制，使用壽命長，故障率低，抗干擾強；

2 此全自動卷對卷絲印機印刷和輸送材料均通過日本安川伺服電機結合臺灣廣用高精密減速機控制，多次印刷通過德國SICK微米級電子眼追蹤，橫川崎公司絲印機印刷速度快，重復印刷精度高，輸送材料位置準確，真正實現了點動點停。

3 此機器具有設定長度離網功能，可根據網版的大小和油墨的稀濃程度設定距離離網，防止印刷材料粘網，極大的提高了印刷品質。

4 此機器加裝自動預警裝置，當材料印刷完畢或達到設定印刷數值或機器出現故障等原因，此裝置通過聲音和不同顏色的光來提示操作人員，并且自動停機，在觸摸屏上顯示停機的原因及解決方案。

5 此機器配有自動除塵輥，可自動清除材料表面的灰塵，橫川崎公司絲印機操作方便，使用壽命長，用清水擦拭除塵棍上面的塵埃即可重復使用。

6 此機器印刷臺板配有真空吸風裝置用于印刷時固定材料使之不移位，此裝置可以根據印刷材料的性質薄厚大小不同來調節吸風力量的大小，使之達到最佳印刷效果。

7 此橫川崎公司絲印機主機上所有接觸材料的活動輥均經過高精密圓磨拋光和電鍍亮光處理，極大的減少了對材料正面和背面的刮傷。

8 機器結構概述：

8.1 印刷環節概述

8.1.1 印刷機頭運動：安川伺服電機驅動印刷機頭運轉，確保運動距離的精準度。

8.1.2 網版調節和微調：先X、Y、Z三軸調節網版位置，再通過千分尺數顯微調網版鎖緊。

8.1.3 印刷機頭軌道：雙直線導軌和四個滑塊，橫川崎保證印刷機頭運行的平面度和直線度。

8.1.4 印刷壓力調節：臺灣亞德客氣缸和精密電磁閥，確保印刷壓力的穩定性。

8.1.5 印刷起始點設置：觸摸屏設置印刷原點和終點的位置，簡單方便快捷。

8.2 自動追色印刷環節概述

8.2.1 網框平面X、Y、Z三軸調節，調節靈活性大。

8.2.2 網框微調：燕尾槽方鋁配合精密直線導軌調節。

8.2.3 X、Y調節范圍：±10mm。

8.2.4 Z向旋轉軸調節范圍：±5度。

8.2.5 網距高度調節范圍：±25mm。

8.2.6 網版鎖緊：橫川崎氣缸鎖緊或機械式鎖緊。

8.2.7 全自動卷對卷絲印機適用于不同規格大小的網版。

8.3 印刷臺面定位環節概述

8.3.1 真空吸氣臺面：印刷時真空吸氣功能開啟，吸住印刷材料，使之不移位。

8.3.2 臺面吹氣功能：碰到特殊材料，可開啟此吹起功能，使印刷材料懸浮于印刷臺面。



8.4 重復印刷套色功能概述

8.4.1 德國SICK高精密色標傳感器追色。

8.4.2 X、Y方向前后左右千分尺微調，橫川崎直線導軌導向。

8.4.3 二次以上套色印刷可自動捕捉第一次印刷的色標點，確保精準定位，方便多次套色印刷。



8.5 拉料牽引系統概述

8.5.1 拉料長度：拉料系統由日本安川伺服配合松下PLC驅動滾筒走料，拉料長度精準，走料迅速。

8.5.2 拉料滾筒：拉料滾筒分為真空吸風滾筒和表面金剛砂處理滾筒，可根據材料的薄厚和性質來選擇。



8.6 控制系統環節概述

8.6.1 送料裝置：開始----材料高于光電感應水平面-----送料電機開始送料-----材料低于光電感應水平面-----送料電機停止送料-----材料高于光電感應水平面-----送料電機開始送料…如此循環。

8.6.2 收料裝置：開始----材料高于光電感應水平面-----橫川崎收料電機開始收料-----材料低于光電感應水平面-----收料電機停止收料-----材料高于光電感應水平面-----收料電機開始收料…如此循環。

8.6.3 印刷系統：啟動-----印刷機頭下降----回墨刀回墨----印刷刮刀印刷----拉料伺服滾筒拉料（同時回墨刀開始回墨）----電子眼追蹤到色標點，伺服滾筒停止拉料（回墨刀完成回墨）----印刷刮刀印刷----如此循環。



二 送料機特性
1 臺灣品牌光電感應結合變頻電機和變頻器控制材料的放卷，起步勻速，加速迅速，有效的保持跟印刷主機同步。

2 驅動材料輥為包膠輥筒，避免了對材料表面的擦傷，橫川崎公司送料機可以輸送各種不同性質和薄厚不同的材料。

3 可以加裝自動收保護膜裝置。


三 烤箱特性

1 此烤箱占地面積小，烘烤距離長，根據不同的材料和油墨可以制作不同長度的烤箱，亦可實現低溫長時間烘烤，特別適用于那種要求溫度不高而烘烤時間長的印刷品。

2 機器機身夾層和門板均加裝保溫棉，橫川崎公司烤箱不會造成熱量流失，繼而有效的保證了烤箱內部溫度的均勻恒定，真正實現保溫節能。

3 烤箱加熱區域單獨控制，可以根據烘烤要求的不同，單獨或分區域使用，為客戶節約電能。

4 烘干環節概述

4.1 全自動卷對卷絲印機加熱溫度：烤箱內部溫度為室溫至130℃可調，日本RKC溫控表自動控溫，如需更高溫度，可以特殊定做。

4.2 加熱原理：電阻絲加熱，上下左右四面均配有加熱區域，配上四面循環風機，可以使熱風在烤箱內部循環流動，橫川崎可保證每個區域溫度均勻一致。

4.3 烤箱結構：采用回字形繞圈凉掛式結構，印刷材料從外圈往內圈走中間收卷，材料的走向剛好跟熱風循環的方向相反，形成一個對流，可快速的使油墨溶劑揮發，以便迅速烤干油墨。

4.4 烤箱外部降溫：收料前面位置安裝有風扇，對材料表面進行降溫處理，以防材料收卷后，內部溫度過高而材料產生變形。





機型	HCQ-420	HCQ-520	HCQ-620	HCQ-8012
最大印刷面積（長*寬）mm2	600 x 400	800 x 500	1200 x 600	800 x 1200
最大網框面積（長*寬）mm2	1050 x 700	1250 x 8000	1650 x 900	1080 x 1600
臺板尺寸（長*寬）mm2	750 x 500	950 x 600	1350 x 700	900 x 1400
最大進料寬度mm	420	520	620	820
材料放/收卷徑mm	600	600	600	600
材料卷芯mm	75	75	75	75
最大印刷速度cycle/h	1800	1500	1200	900
工作氣壓kg/cm2	4~8	4~8	4~8	4~8
電壓/功率v/kw	380/45	380/45	380/45	380/45
主機尺寸（長*寬*高）mm	2600x1300x1850	2800x1400x1850	2900x1400x1900	3150x1600x1950
烤箱尺寸（長*寬*高）mm	2300x1050x2260	2300x1150x2260	2500x1300x2300	2750x1650x2300
整機重量kg	≈1500	≈1850	≈2050	≈2350

★本公司產品更新和參數更改，恕不另行通知，以實物為準。
